Overal waar je kijkt vind je pictogrammen terug. Op de werkvloer, op etiketten, in en rond gebouwen, op het openbaar vervoer. Je kan er niet naast kijken. Maar hoe kies je het juiste pictogram tussen alle beschikbare varianten en uitvoeringen? We geven je advies in het maken van je keuze naar het juiste pictogram.

Hoe kies je het juiste pictogram ?

Pictogrammen hebben verschillende functies. Ze zorgen voor een vlotte evacuatie bij noodgevallen, communiceren wat kan en wat niet kan, waar preventiemiddelen zich bevinden, waar bescherming nodig is, dragen bij tot de signalisatie en of je moet oppassen voor risico’s.

Start je zoektocht dus met aan jezelf de vraag te stellen: ‘Wat wil ik communiceren?’.
Wil je aanduiden dat het in een ruimte verboden is te roken? Dan dien je pictogram P002 te gebruiken. Elk icoon heeft zijn eigen betekenis. Een eigen interpretatie of boodschap aan een pictogram geven mag niet.

Materiaalkeuze

Eens je weet welk pictogram je nodig hebt, is het tijd om over te gaan naar de volgende vraag: ‘Welk materiaal moet ik kiezen?’. Welk materiaal je nodig hebt bepaal je in functie van de ondergrond waarop je het pictogram bevestigt en de specifieke toepassing. Komt je pictogram in een productieomgeving? Moet het bestand zijn tegen chemicaliën? Of wens je een design pictogram dat past binnen de architectuur van je kantoorgebouw?  De keuze van het materiaal samen met de plaats waar je het pictogram hangt zal ook bepalend zijn voor de levensduur.

Stickers – gelamineerd polyester

Geschikt voor Kenmerken

Foto

Gladde of effen ondergrond, zowel binnen als buiten

Soepel kleefmateriaal dat bestand is tegen extreme temperaturen en UV-en zonnestralen.

Soepel kleefmateriaal

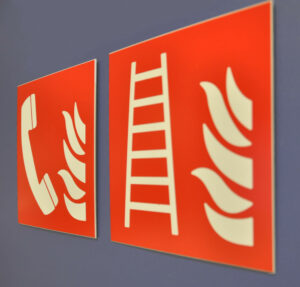

Hard bord – polypropyleen

Geschikt voor Kenmerken Foto

Oneffen ondergronden of niet-klevende ondergronden zoals steen en hout.

Hard materiaal dat standaard niet-klevend is. Met behulp van schroeven of dubbelzijdige tape kan het op eender welke oppervlak aangebracht worden. Bestand tegen extreme temperaturen en UV-en zonnestralen. Signalisatie pictogram harde propyleen



Aluminium – polyester op harde aluminiumplaat

Geschikt voor Kenmerken Foto

Iedere ondergrond mits bevestiging via schroeven.

Extra stevig materiaal dat uitstekend bestand is tegen extreme temperaturen.

signalisatie aluminium

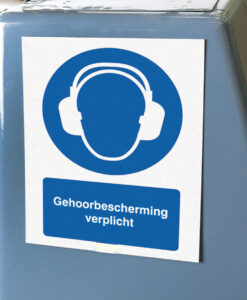

Magnetisch

Geschikt voor Kenmerken Foto

Het aanbrengen op metalen ondergrond zoals machines

Geschikt voor tijdelijke markering of waar een andere vorm van bevestiging niet mogelijk is (klevend, schroeven).

Signalisatie pictogram magnetisch



Fotoluminescente materialen

Geschikt voor Kenmerken Foto

Het aanduiden van nooduitgangen, vluchtwegen en al het nodige evacuatie materiaal

Licht op in het donker zodat iedereen veilig geëvacueerd kan worden.

signalisatie pictogram fotoluminescent

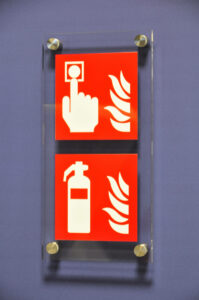

Plexi

Geschikt voor Kenmerken Foto

Het aanduiden van nooduitgangen, vluchtwegen en al het nodige evacuatie materiaal

Kan een alternatief vormen om je pictogram perfect te integreren in de architectuur van je gebouw.

signalisatie-pictogrammen-plexi-scaled

Heb je zelf een type materiaal in gedachte?  Wij bekijken met jou de mogelijkheden om  de wettelijke symbolen te verwerken op het door jou uitgekozen materiaal.
Contacteer ons voor advies op maat.

Afmetingen van je pictogram

Het volgende dat je je moet afvragen is: ‘Hoe groot moet het pictogram zijn?’

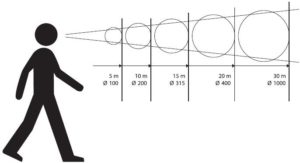

De gouden en ook logische regel is dat een pictogram steeds zichtbaar moet zijn. De afmeting van je pictogram wordt bepaald door de situatie ter plaatse en is afhankelijk van de leesafstand. Hoe verder je je van het pictogram bevindt, hoe groter de afmeting moet zijn. Onderstaande illustratie helpt je bij het kiezen van de grootte van je pictogram.
Graag advies hierover?
Contacteer onze experts.

afstand tot pictogram

Pictogrammen volgens de wetgeving

Er bestaan pictogrammen volgens het Koninklijk Besluit van 17 juni 1997 en volgens de nieuwe ISO 7010-norm.

Deze laatste zorgt voor duidelijkheid en consistentie, waar je je bevindt of welke taal je ook spreekt. Op lange termijn zullen de pictogrammen volgens het KB verdwijnen en vervangen worden door de ISO 7010-norm.

Welke wetgeving moet je volgen voor pictogrammen in jouw bedrijf?

Volgens de wet is er maar één type veiligheidssysteem toegestaan. De twee soorten door elkaar halen mag niet. Hangen er in jouw gebouw al pictogrammen volgens het KB? Dan moet je dit type pictogrammen blijven gebruiken. Bij een nieuwbouw of sterk afgebakende zone dien je pictogrammen volgens de ISO 7010-norm te gebruiken.

Heb je graag advies of informatie?
Aarzel dan niet om onze experts te contacteren.
