LOTO: alle tools op een rijtje voor onderhoud- en herstellingswerken

Onderhoudswerken

Heb je jouw lockout-producere haarfijn uitgewerkt? Dan is tijd om de juiste tools te kiezen.
Nog geen procedure uitgewerkt? Geen probleem.
In dit blogbericht leggen we je uit wat lockout-tagout is en hoe je jouw procedures opstelt.

Liever meteen advies van onze experts?
Vraag hier je vrijblijvend advies aan.

Lockout materiaal: neutraliseren van de energiebron

Voor het neutraliseren van energiebronnen is er heel wat materiaal beschikbaar. Dit omdat energie niet alleen elektrisch is.

Zo komen volgende energiebronnen vaak voor: mechanisch, pneumatisch (luchtdruk), hydraulisch (vloeistofdruk) en thermisch (warmte).

Hiernaast zijn er nog andere minder voorkomende energiebronnen. Dit in de vorm van opgeslagen energie in een persluchtvat of vliegwiel. Evenals gravitatie (zwaartekracht) waarbij objecten kunnen vallen door het uitvallen van een magnetisch veld. Tot slot zijn er ook nog vloeibare en gasvormige chemische producten als energiebron.

Al deze energiebronnen vragen om een andere oplossing.

1. Vergrendelsystemen voor vloeistoffen en gassen

Vloeistoffen en gassen voeren we door middel van leidingen aan. Om deze aanvoer te regelen kan je membraamafsluiters, kogelkranen of vlinderkleppen gebruiken.

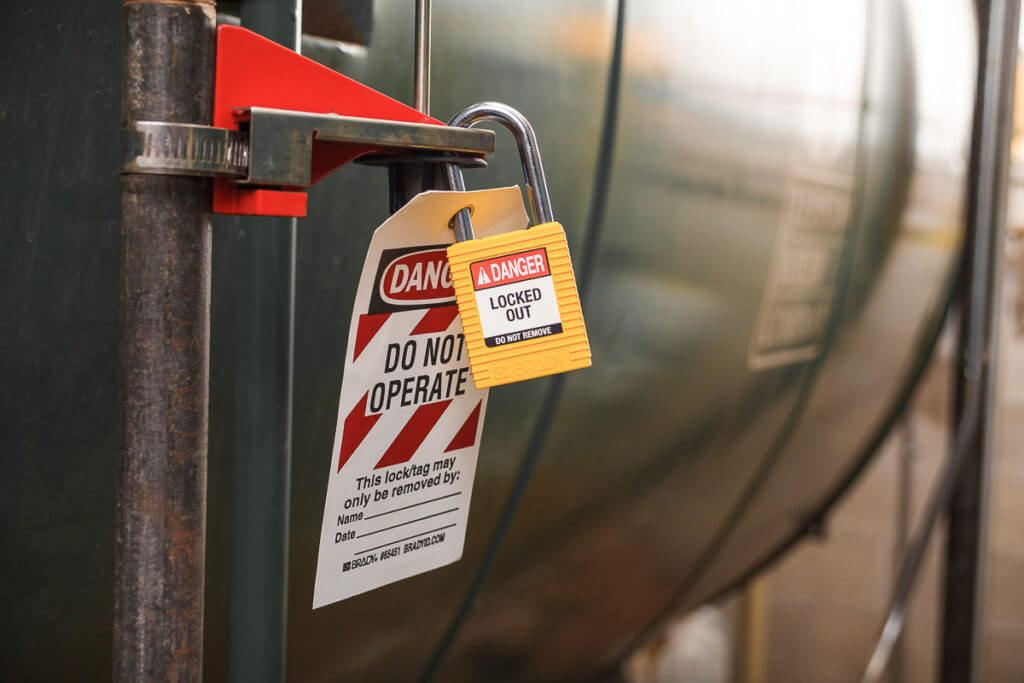

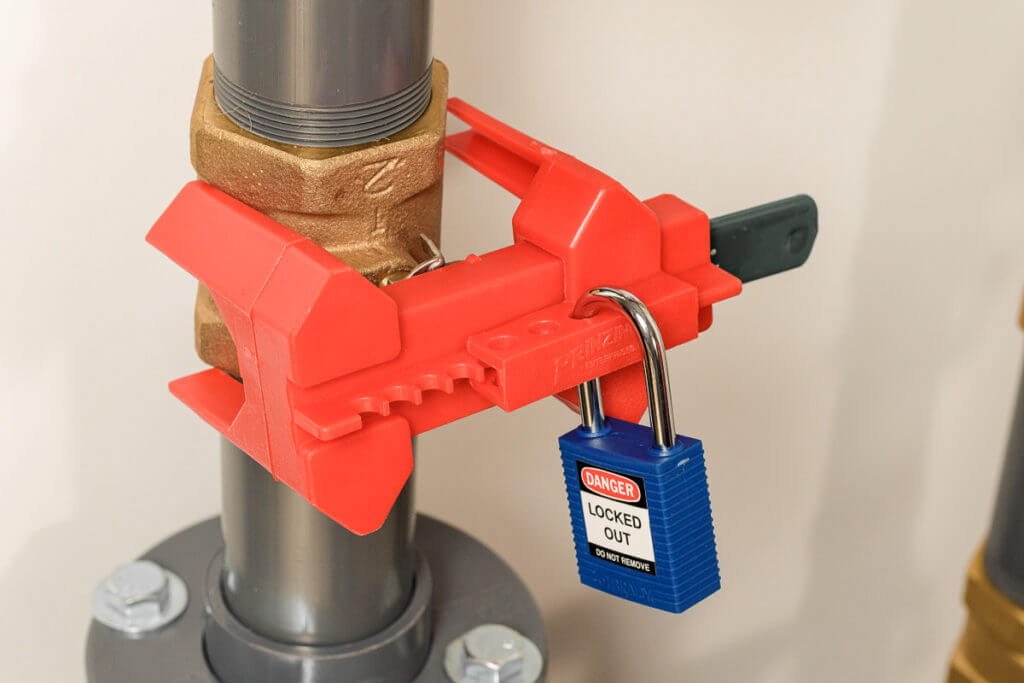

Kogelkranen

Een kogelkraan, -klep of bolkraan sluit de stroming van een vloeistof of gas deels of volledig af. Dit dankzij een doorboorde bol of kogel. Deze kranen gebruiken we voornamelijk bij elektrische centrales. Hiernaast komen ze ook voor in water- en gasvoorzieningen. Dit voor leidingen met een diameter tot 200 mm. Bij grotere leidingen worden eerder vlinderkleppen gebruikt.

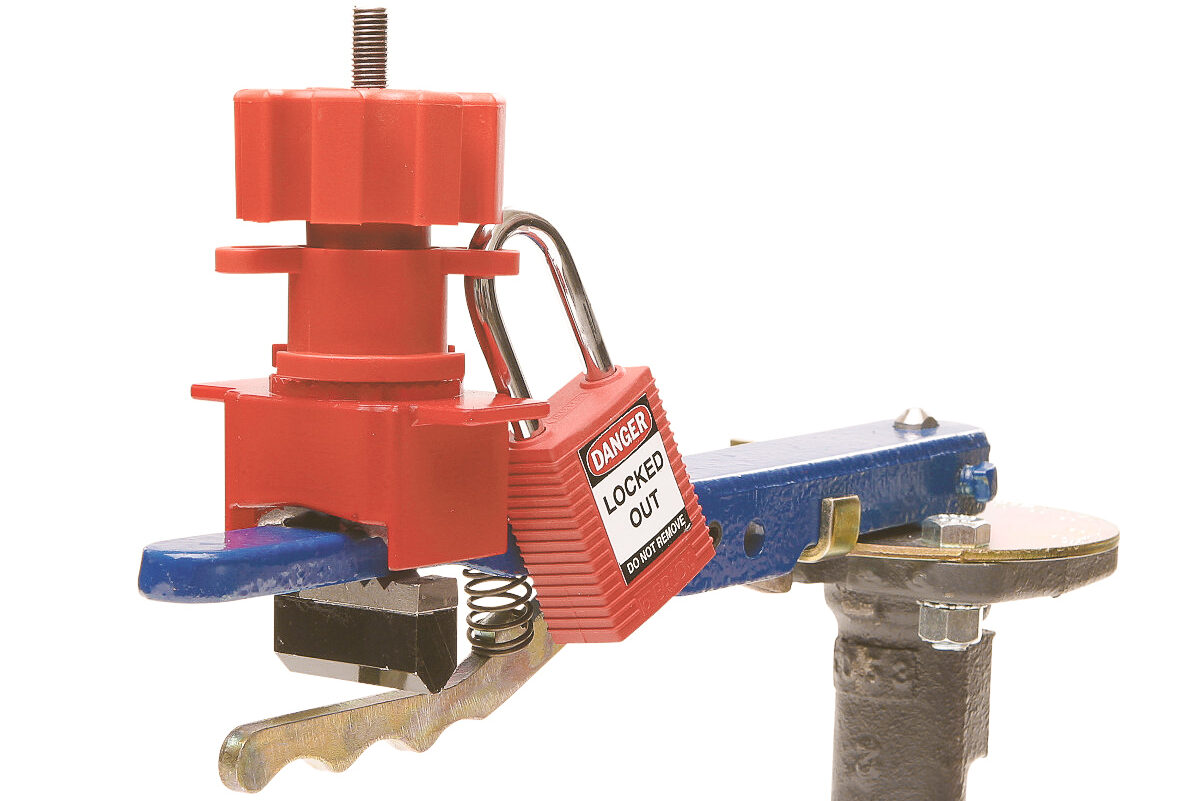

Volgende tools kan je gebruiken om jouw kogelkranen mee te vergrendelen.

Vlinderkleppen

Zoals gezegd gebruiken we vlinderkleppen voor leidingen met een diameter groter dan 200 mm. Met een vlinderklep sluit je de stroming van een vloeistof volledig of deels af. Dit door middel van een schijfvormig obstakel.

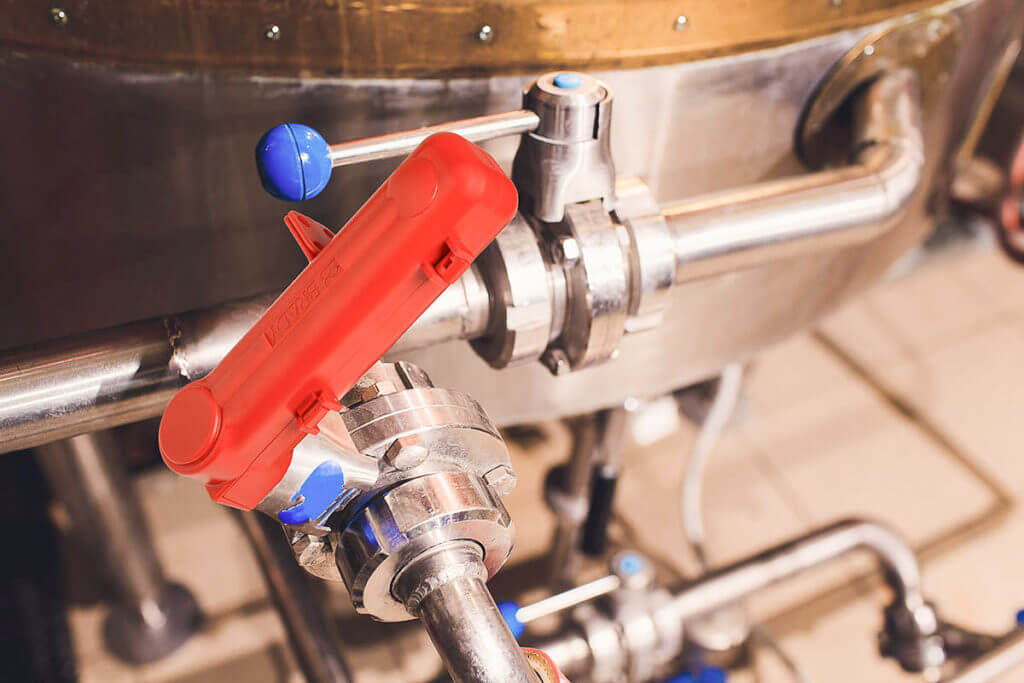

Met volgende tools vergrendel je vlinderkleppen.

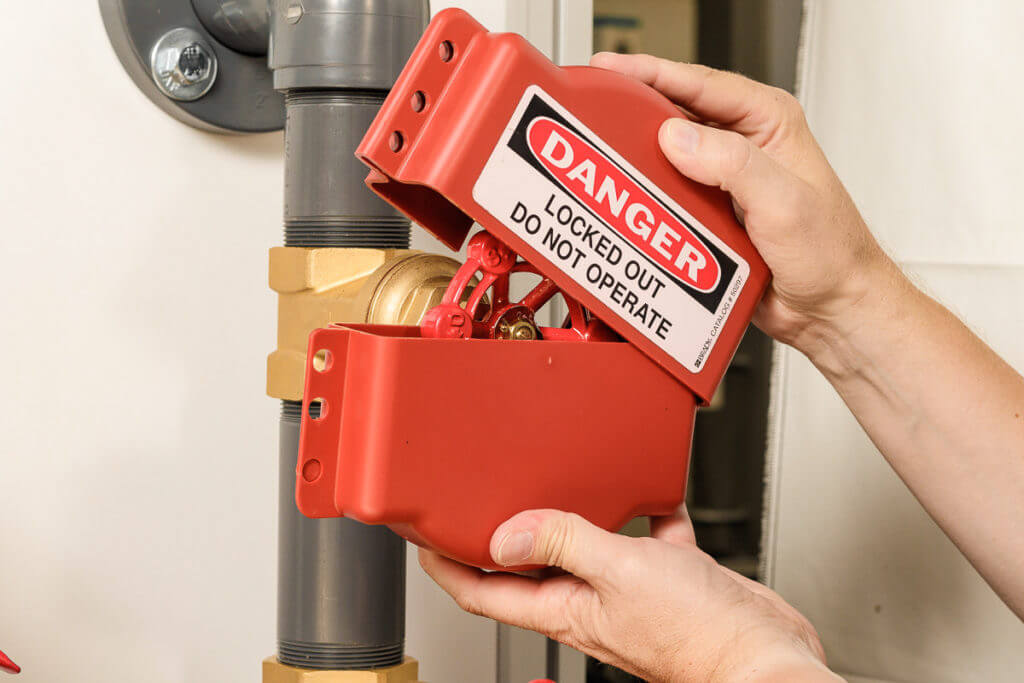

Membraamafsluiters

Tot slot bestaan er ook nog membraamafsluiters of handwielafsluiters. Dit type sluit leidingen deels of volledig af.

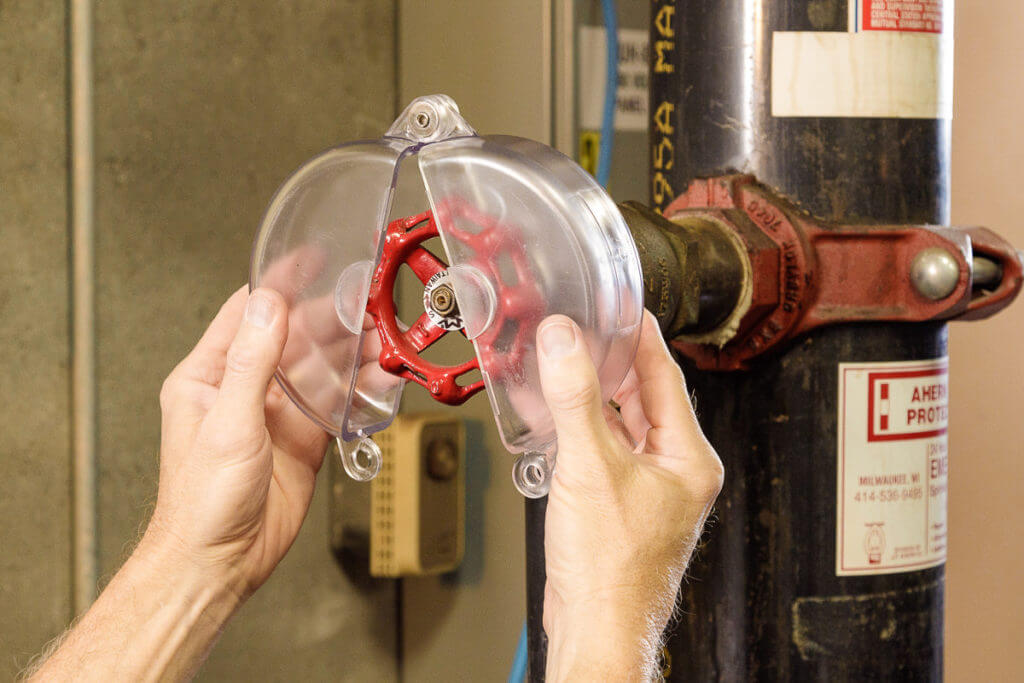

Volgende tools zijn ter beschikking om jouw membraamafsluiters te vergrendelen.

2. Vergrendelsystemen voor elektrische gevaren

Voor het vergrendelen van elektrische gevaren bestaan er verschillende oplossingen. Deze zijn afhankelijk van de manier waarop er stoom wordt aangeleverd. Zo heb je onder andere: stekkers, drukknoppen, schakelaars en zekeringen.

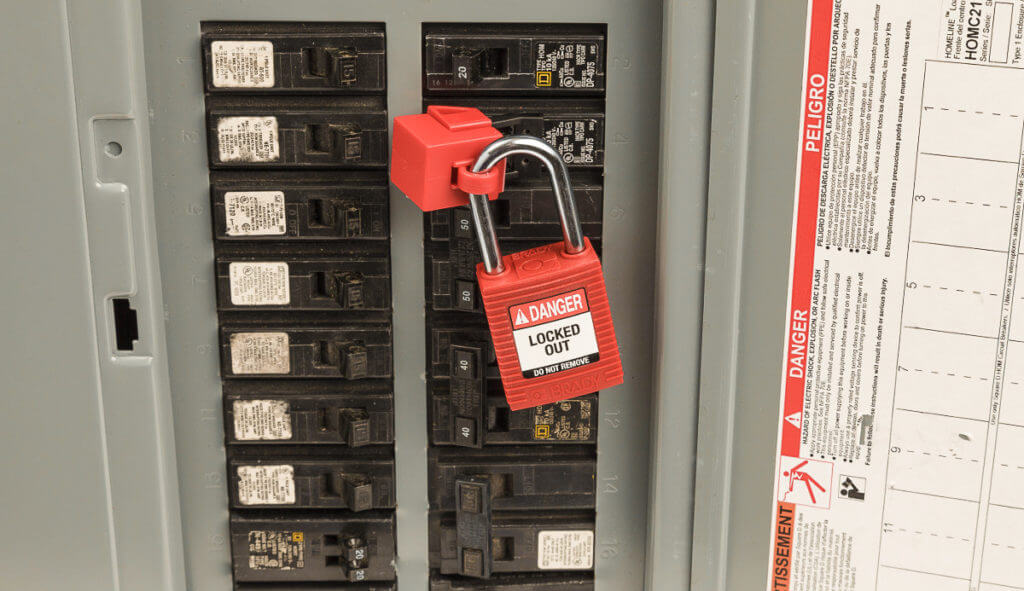

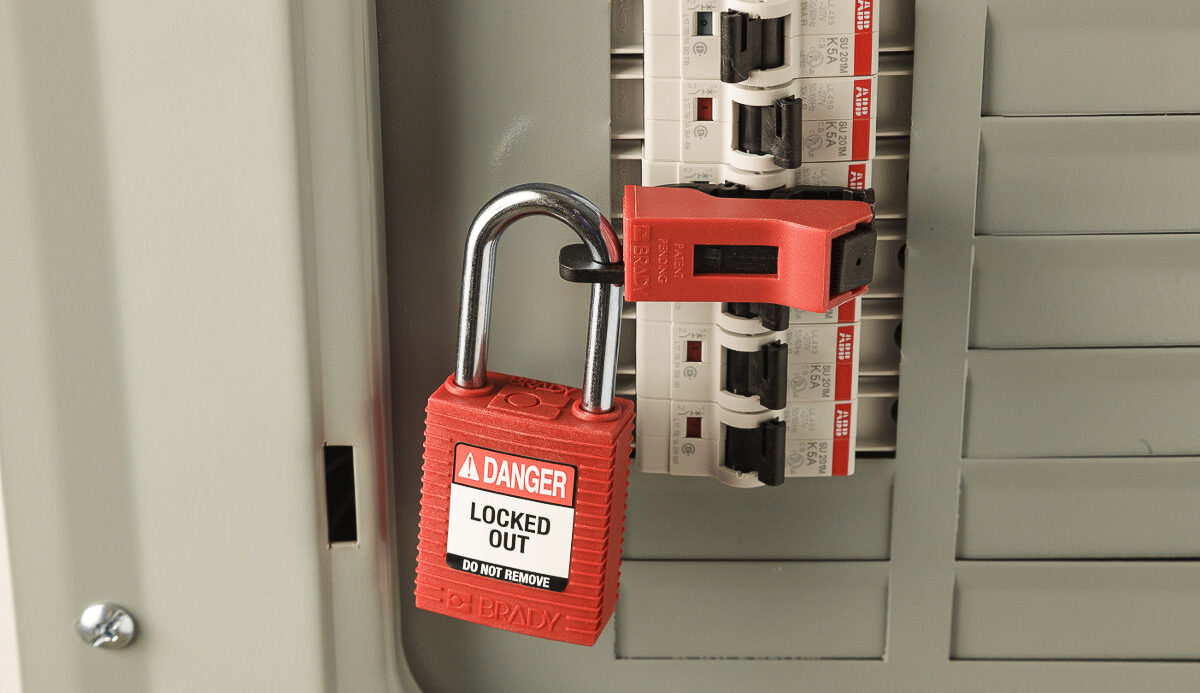

Schakelkasten en zekeringskasten

Wil je tijdens een onderhoud alle schakelaars vergrendelen? Of wil je net één specifieke zekering neutraliseren? Op basis hiervan kies je het systeem dat het best bij jou past.

Twijfel je welke oplossing het best bij jouw noden past?
Aarzel niet onze experts te contacteren voor advies op maat.

Stekkers

Ten tweede kan je ook stekkers vergrendelen. Er bestaan verschillende soorten stekkers waaronder: elektrische- , hoog- en laagspanning-, isolatie-, stroomkabelstekkers. Hiernaast heb je ook nog handbedieningspanelen.

Onze experts adviseren je voor de juiste tool voor jouw toepassing.

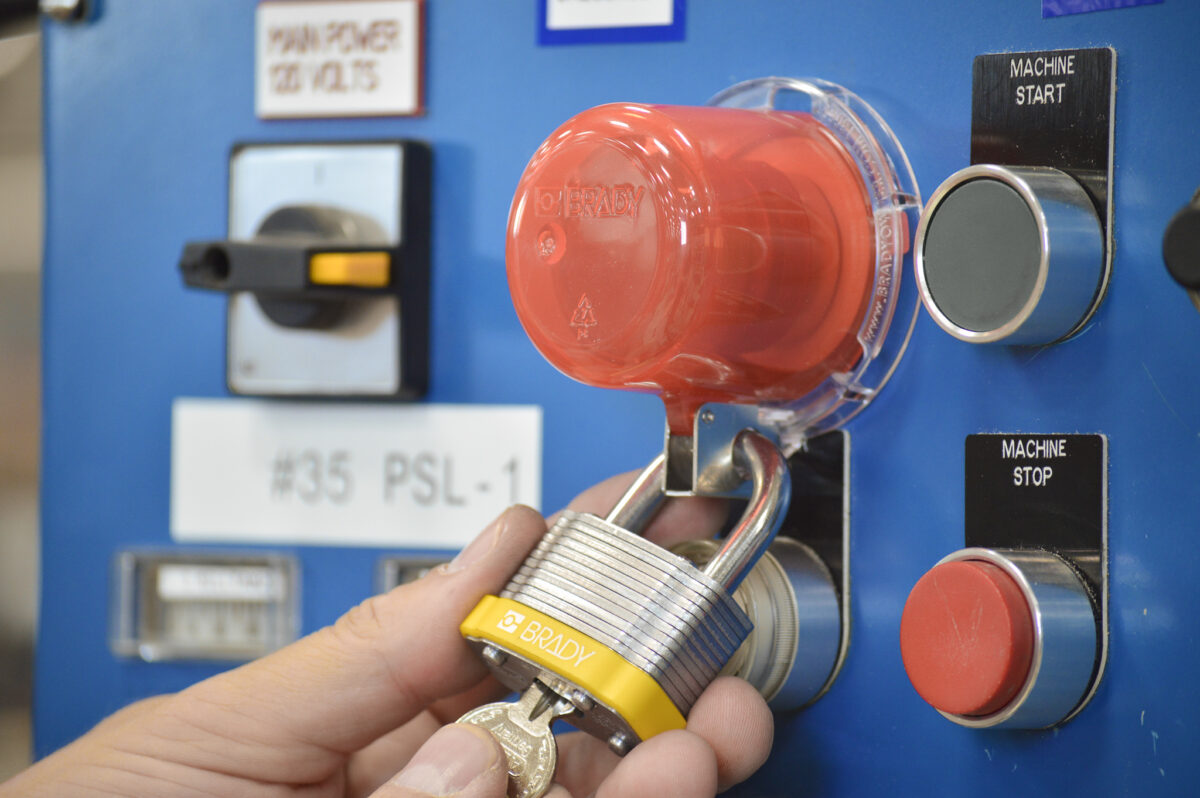

Drukknoppen

Ook drukknoppen vallen onder elektrische gevaren. Met één druk zorgen deze knoppen ervoor dat je een machines in- en uitgeschakeld. Het is dan ook belangrijk om deze knoppen op de juiste manier te vergrendelen.

Met volgend systeem kan je drukknoppen en noodstoppen makkelijk vergrendelen.

Vergrendelsysteem drukknoppen

Wandschakelaars

Tot slot heb je ook wandschakelaars. Vaak vergeten we deze, maar ze zijn net zo belangrijk. Dit omdat we bij het binnenkomen of verlaten van een ruimte automatisch deze schakelaars gebruiken. Het is ook een extra veiligheid barrière mocht je de schakelaars in je zekerkast niet correct vergrendeld hebben.

Graag meer informatie over het vergrendelen van energiebronnen?
Vraag hier je vrijblijvende advies aan.

Hangsloten: ga voor een totale vergrendeling

Zonder een gepast LOTO slot halen vergrendelsystemen niets uit.

Wanneer je enkel een vergrendelsysteem gebruikt zonder hangslot kunnen werknemers deze er steeds manueel afnemen. Daarom is het dan ook van groot belang dat je dit vergrendelsysteem met een hangslot afsluit.

Hangsloten heb je onder andere in verschillende maten, kleuren en uit verschillend materiaal.

Allereerst bespreken we het materiaal waarin deze hangsloten beschikbaar zijn. Ten tweede het materiaal van de beugel. Vervolgens het verschil tussen een SafeKey en traditioneel hangslot.
Tot slot bespreken we de verschillende sleutelplannen.

1. Hangsloten

Hiermee bedoelen we niet de beugel maar effectief het behuizingsmateriaal. Zo bestaan er drie verschillende soorten materiaal dat je hiervoor kan gebruiken.

Nylon

Aluminium

Staal

Nylon behuizingsmateriaal Aluminium behuizingsmateriaal Stale behuizingsmateriaal

Loto hangslot, ideaal voor elektrische toepassingen en binnen gebruik

Loto slot geschikt voor binnen- en buitengebruik en bestand tegen veeleisende omgevingen zoals de voedingssector, chemische en olie-industrie

Ideaal voor extreme veeleisende buitenomgeving, bestand tegen extreem fysiek geweld

2. Beugel van hangsloten

Naast het behuizingsmateriaal is ook de beugel van het hangslot belangrijk. Deze beugel is ook beschikbaar in drie soorten materiaal.

Stalen beugel

Plastieken beugel

Kabel

stalen beugel plastieken beugel kabel beugel

Meest gebruikt met extra duurzaamheid voor veeleisende omgevingen

Ideaal voor elektrische toepassingen

Multifunctionele oplossing doordat de kabel draai en plooibaar is

Beschikbare hoogtes:
20, 38, 50, 76 mm

Leverbare hoogtes:
25, 38 mm

Beschikbare hoogtes:
106, 203 mm

Een plastieken of kabel beugel kan je enkel combineren met een nylon behuizing. Dit terwijl een stalen beugel gecombineerd kan worden met zowel een nylon, aluminium of stalen behuizing.

3. SafeKey en traditionele hangsloten

Hoe meer arbeiders een hangslot moeten hebben, hoe meer sleutelcombinaties je nodig hebt.
Wanneer je heel wat sleutelcombinaties nodig hebt, kies je best voor een SafeKey hangslot.

Valt het aantal wel mee? Dan kan een traditioneel hangslot voor jou voldoende zijn.

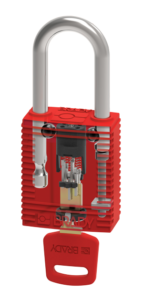

SafeKey-hangslot

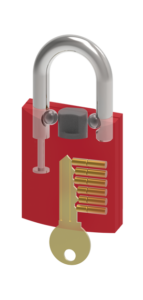

Traditioneel hangslot

SafeKey hangslot traditioneel hangslot

Geavanceerd sleutelbeveiliging met zes stalen precisiebladen waardoor het een groot aantal sleutelcombinaties heeft.

Traditionele sleutelbeveiliging met gekarteld sleutelontwerp waardoor er minder sleutelcombinaties mogelijk zijn.





4. Sleutelsystemen

Vervolgens bestaan er verschillende sleutelsystemen. Zo kan het interessant zijn om één team dat verantwoordelijk is voor meerdere machines of isolatiepunten dezelfde sleutel toe te wijzen. Werk je met verschillende teams? Dan kan de leidinggevende van al deze teams een loper toegewezen krijgen waarmee hij alle sloten kan openen.

Volgende sleutelsystemen zijn beschikbaar:

Keyed alike

Keyed different

Master keyed

Grand Master keyed

keyed alike keyed different master keyed grand master keyed

Elk slot in de groep open je met dezelfde sleutel

Alle sloten worden geopend met zijn eigen unieke sleutel

Elke groep sloten kan je openen met een loper

De centrale loper kan alle sloten openen die deel uit maken van twee of meer lopersystemen

Heb je graag hulp bij het kiezen van de juiste hangslot?
Contacteer ons vrijblijvend.

Tagout materiaal: informeer jouw collega’s

Bij het uitvoeren van onderhouds- of herstellingswerken is het essentieel om jouw collega’s te informeren. Tags zijn hiervoor de ideale oplossing.

We geven je graag enkele tips mee voor het correct informeren van jouw medewerkers:

  • Gebruik pictogrammen en symbolen
  • Bevestig de tag aan het vergrendelingssysteem zelf
  • Geef de verwachte duur van de werkzaamheden op
  • Communiceer je boodschap duidelijk en in verschillende talen
  • Vermeld de naam van de uitvoerder en eventueel een foto op de tag

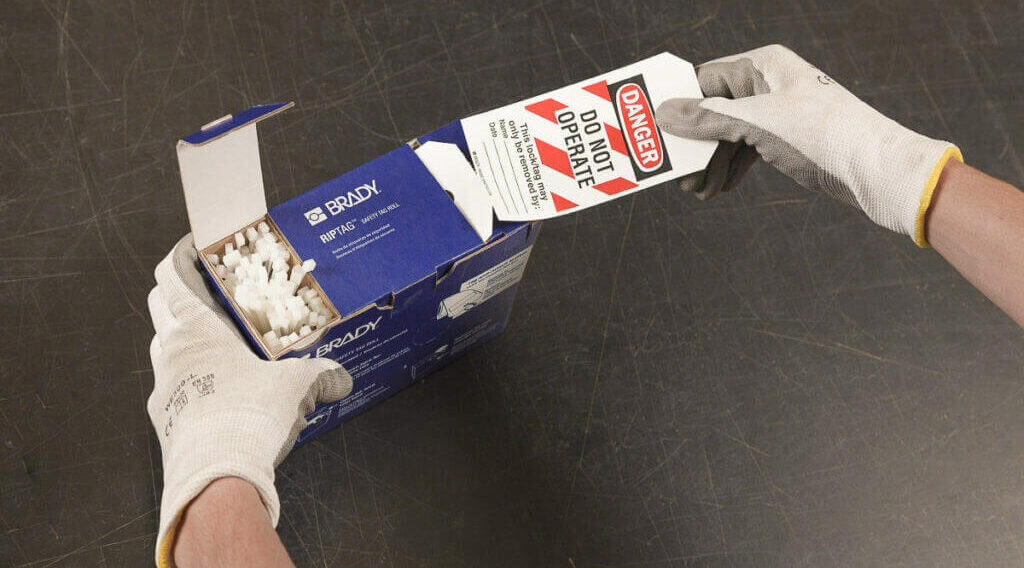

Tagout materiaal

Zoals je merkt komt er bij een lockout-tagout-tryout procedure veel kijken. Misschien heb je geen tijd om voor elke machine een procedure op te stellen? Weet je niet welke lockout en tagout tools je moet kiezen?

Onze experts komen vrijblijvend bij jou langs voor een totaalanalyse. Hierbij identificeren we onder andere alle gevaarlijke energiebronnen, bepalen we alle verantwoordelijkheden en procedures.

Heb je liever een analyse van één machine? Dan kan dit uiteraard ook.
Vraag vandaag nog je gratis analyse aan via het contactformulier hieronder.
